Blokrevisie Harley-Davidson
Van Knucklehead tot Evo. Je blok gaat uit elkaar, wordt nagemeten en op fabrieksspecificatie opgebouwd, en het verlaat mijn werkplaats geen moment.
Een blokrevisie Harley-Davidson is het volledig demonteren, nameten, bewerken en opnieuw opbouwen van een V-twin motorblok, zodat de compressie, de speling en de loop weer binnen de fabrieksspecificatie vallen. Het is werk voor eigenaren van een Knucklehead, Panhead, Shovelhead of Evo die olie zien lekken, vermogen missen, tikken horen of een motor hebben die na jaren stilstand weer moet draaien. De prijs wordt vrijwel volledig bepaald door wat er bij het meten uit komt: hoeveel delen nog binnen tolerantie vallen, hoeveel er vervangen moet worden en hoe zeldzaam die onderdelen zijn. Daarom noem ik pas een serieus bedrag als het blok open is geweest. Bij Bart's Bike Shop in Herkenbosch gebeurt het hele traject onder één dak, van stralen tot balanceren.
Hoe een blok hier door de werkplaats gaat
- 01
Demonteren en schoonmaken
Het blok gaat helemaal uit elkaar. Carterhelften, cilinders, koppen, nokkenhuis en primaire kast worden gescheiden en gestraald, zodat ik op schoon metaal kijk in plaats van op olie en roet.
- 02
Meten en beoordelen
Elk deel gaat onder de meetklok en de schuifmaat: cilinderboring, zuigerspeling, krukastapse slag, lagerspeling, klepgeleiders. Pas daarna weet ik wat er echt kapot is, en wat er alleen maar vies uitzag.
- 03
Bewerken

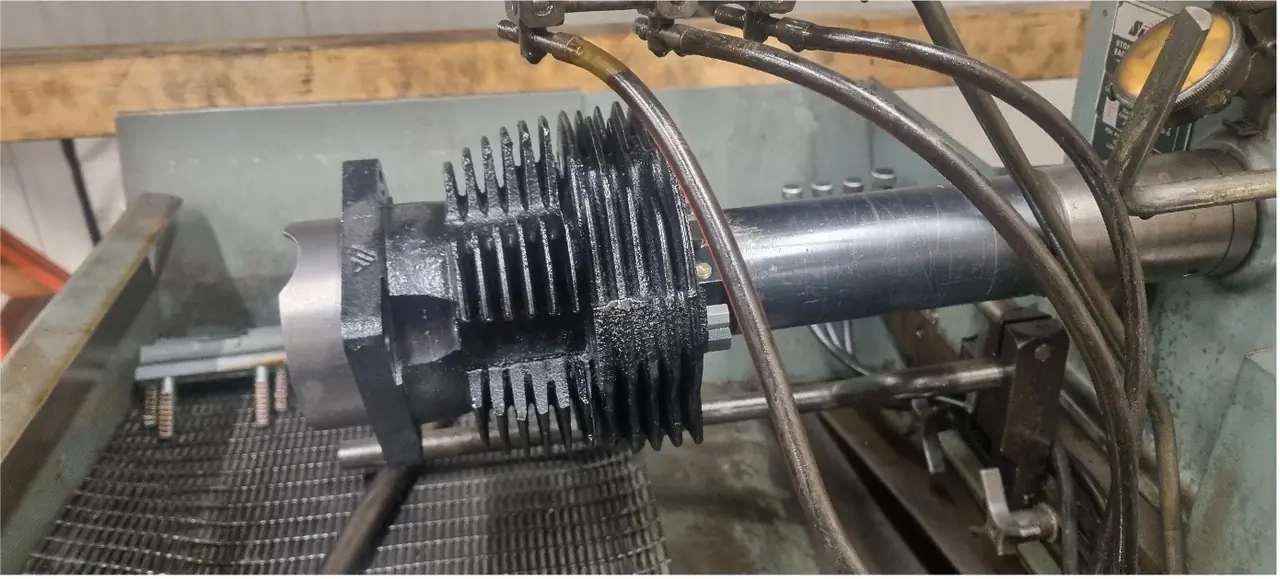

Boren en honen van de cilinders, vlakken van koppen en carterhelften, assen en bussen op maat draaien. Dat gebeurt op de draaibank en de freesbank hier in de werkplaats, niet bij een derde partij.
- 04

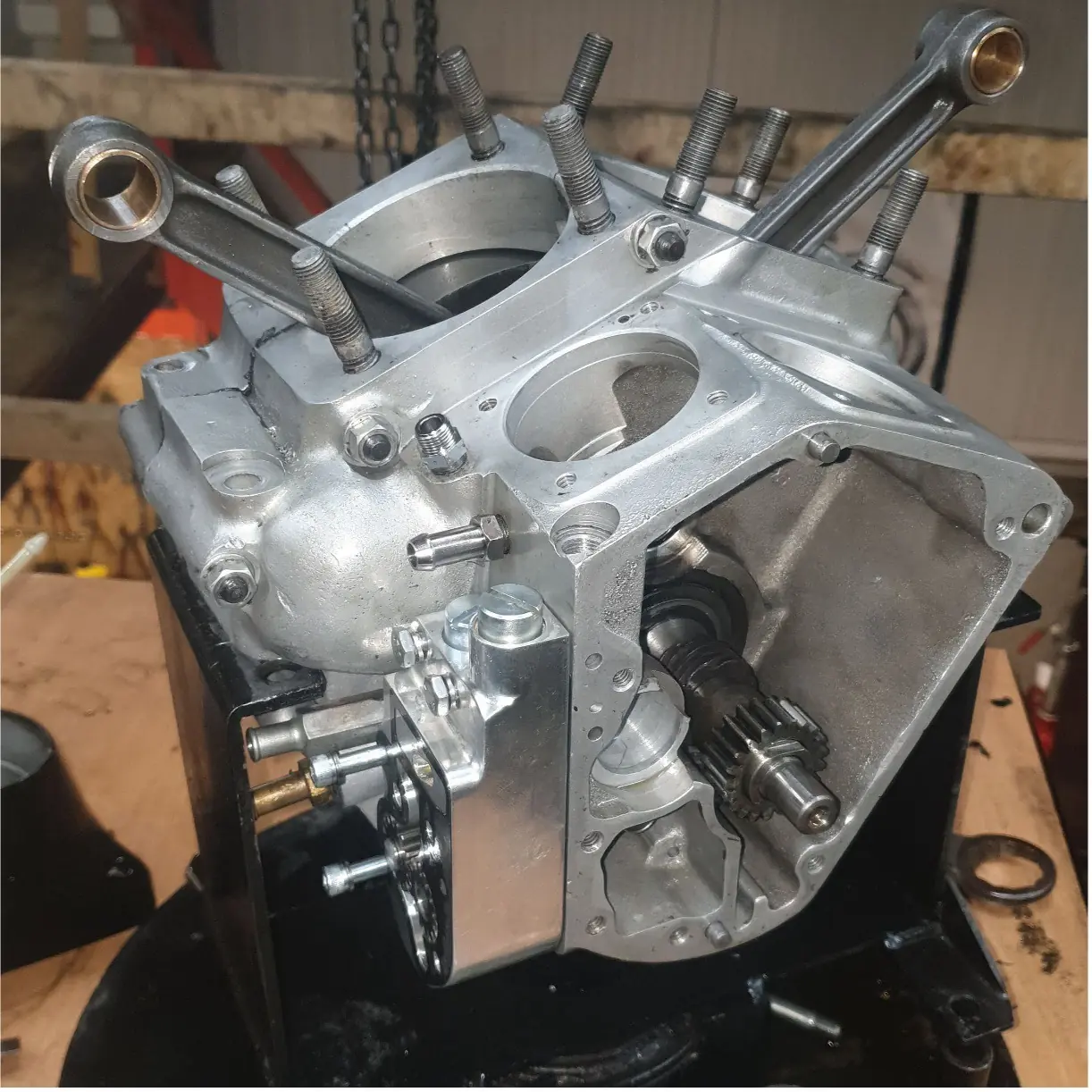

Opbouwen
Nieuwe lagers en keerringen, zuigers en veren op de gemeten maat, krukas gebalanceerd. Alles met de juiste toleranties en aandraaimomenten terug in elkaar.
- 05
Nalopen en overdragen
Het blok wordt afgesteld, gecontroleerd en aan je overgedragen met de meetwaarden erbij. Je ziet dus zwart-op-wit wat er is gemeten en wat er is vervangen.
Het machinepark
Waarom je blok de deur niet uit hoeft
-
Draaibank
Nareco CD1340
Assen, bussen en pennen op maat draaien in plaats van wachten op een leverancier.
-
Met digitale uitlezing
Freesbank
Vlakken en passingen frezen tot op de honderdste, afleesbaar op het scherm.
-
Reinigen
Straalcabine
Carters en delen stralen voor montage, zodat vuil niet mee naar binnen gaat.
-
Controleren
Meetklok
Krukas en toleranties nameten, voor en na. Meten is het verschil met gokken.
Waarom een V-twin zijn eigen aanpak vraagt
Een luchtgekoelde V-twin werkt anders dan een moderne viercilinder. De cilinders staan in een V, de koeling is ongelijk verdeeld en de krukas krijgt bij elke slag een flinke klap te verwerken. Dat betekent dat slijtage zich op vaste plekken verzamelt: ovaal gelopen cilinders, ingesleten klepgeleiders, lagerspeling op de krukas en keerringen die na jaren hun spanning kwijt zijn.
Bij een oudere Knucklehead of Panhead komt daar de geschiedenis van de motor bij. Zo'n blok is vaak al eens eerder open geweest, soms met onderdelen die er strikt genomen niet in horen. Ik kom regelmatig blokken tegen waar iemand een maatje groter zuiger in heeft gezet zonder de boring aan te passen, of waar een deel uit een ander bouwjaar is gebruikt. Dat zie je pas als alles schoon en gemeten op de bank ligt.
Daarom begin ik nooit met bestellen. Eerst uit elkaar, stralen, meten. Pas dan weet ik wat je motor werkelijk nodig heeft, en pas dan kan ik je een eerlijk verhaal vertellen over wat het gaat kosten.
Versnellingsbak en krukas horen erbij
Een blok dat weer perfect loopt achter een versnellingsbak die zijn tanden kwijt is, schiet niet op. Daarom neem ik bij een blokrevisie de versnellingsbak en de krukas standaard mee in de beoordeling. Slijtagepunten pak ik preventief aan, lagers en keerringen gaan eruit, en de toleranties stel ik exact af. Dat is wat strak schakelen en een trillingsarme motor oplevert.
Krukasbalancering is daarbij het werk waar de meeste winst zit en dat het minst zichtbaar is. Een krukas die een paar honderdsten uit de pas loopt voelt bij lage toeren nog nergens naar, maar sloopt op termijn zijn eigen lagers. Onder de meetklok zie je dat direct.
Wat je terugkrijgt
Een blok dat op specificatie draait, en de meetwaarden erbij. Ik vind dat je moet kunnen zien waar je geld heen ging, dus je krijgt te horen wat er is gemeten, wat er binnen tolerantie viel en welke delen zijn vervangen, zodat je niet op mijn blauwe ogen hoeft af te gaan.
Omdat het hele traject hier gebeurt, ben ik ook je aanspreekpunt tijdens de rit. Kom je halverwege tot de conclusie dat je toch liever een andere nokkenas of een ander zuigerset wilt, dan overleggen we dat gewoon. Bij een werkplaats die het blokwerk doorschuift naar een specialist elders is dat een stuk lastiger.

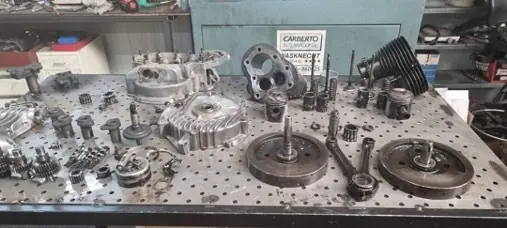

Alles wat uit je blok komt, ligt gesorteerd op de bank tot het weer terug mag
Veelgestelde vragen
- Welke Harley-motorblokken reviseer je?
- Knucklehead, Panhead, Shovelhead en Evolution. Ook versnellingsbakken en krukassen van diezelfde blokken. Klassieke motoren van andere merken kunnen vaak ook, bel daarvoor even.
- Besteed je onderdelen van de revisie uit?
- Nee. Boren, honen, draaien, frezen, stralen en balanceren gebeuren aan de Stationsweg in Herkenbosch. Daardoor bepaal ik zelf de planning en staat je motor korter stil.
- Wat bepaalt de prijs van een blokrevisie?
- Vooral wat er bij het meten uit komt: hoeveel er nog binnen tolerantie valt, hoeveel delen vervangen moeten worden en hoe schaars die onderdelen zijn. Daarom krijg je pas een serieus bedrag als het blok open is geweest.
- Gebruik je originele Harley-onderdelen?
- OEM of gelijkwaardig. Wat er in gaat bespreken we vooraf, zodat je weet of er een origineel deel of een gelijkwaardig alternatief in je blok komt.
Ook uit deze werkplaats
Bel voordat je gaat slopen
Even overleggen scheelt vaak werk. Vertel wat je hoort, ruikt of ziet lekken, dan zeg ik of het een revisie moet worden of dat het simpeler kan. Liever schrijven? Laat je vraag achter.
